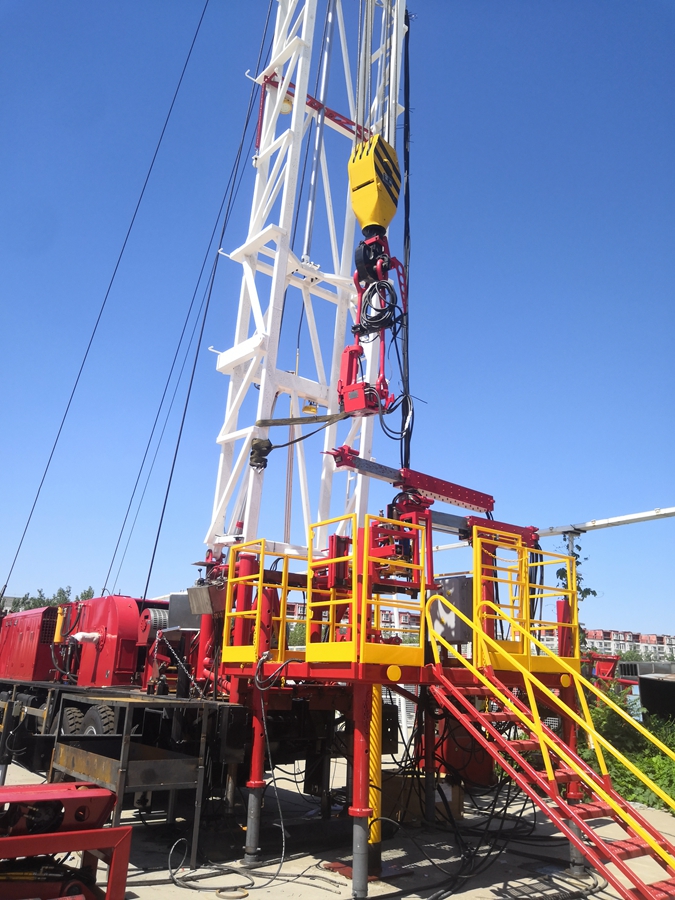

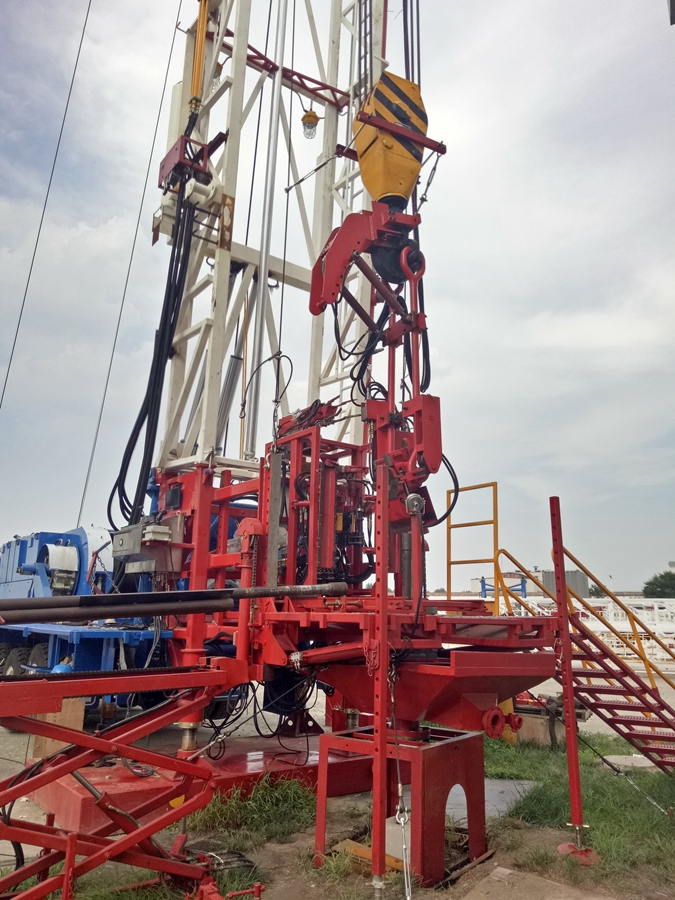

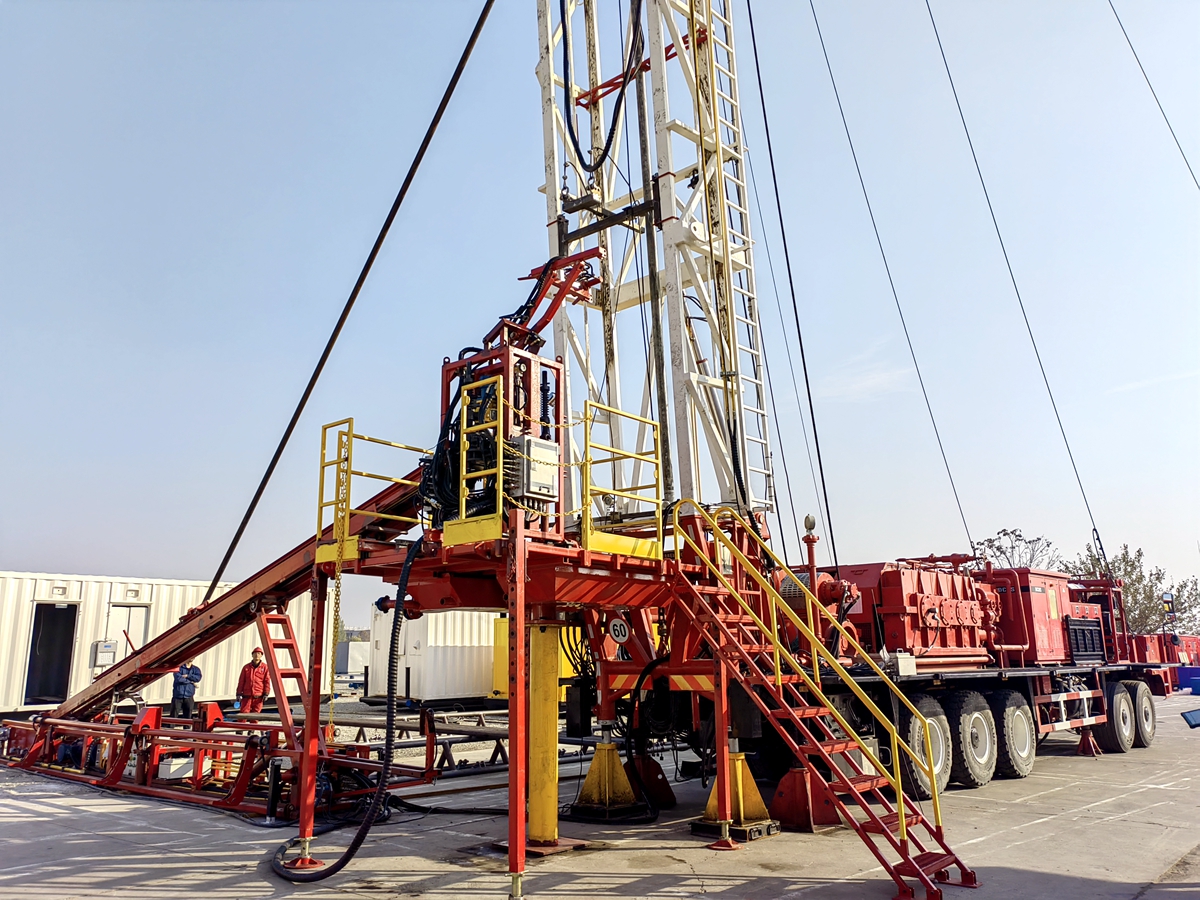

小修自動化設備主要實現井口操作實現無人化。主要體現如下：
1. 液壓鉗自動快速上卸、開關旋塞閥，可實現搶噴功能；
2. 液壓吊卡自動開關，自動翻轉，自動偏擺，可實現多種管柱夾持；

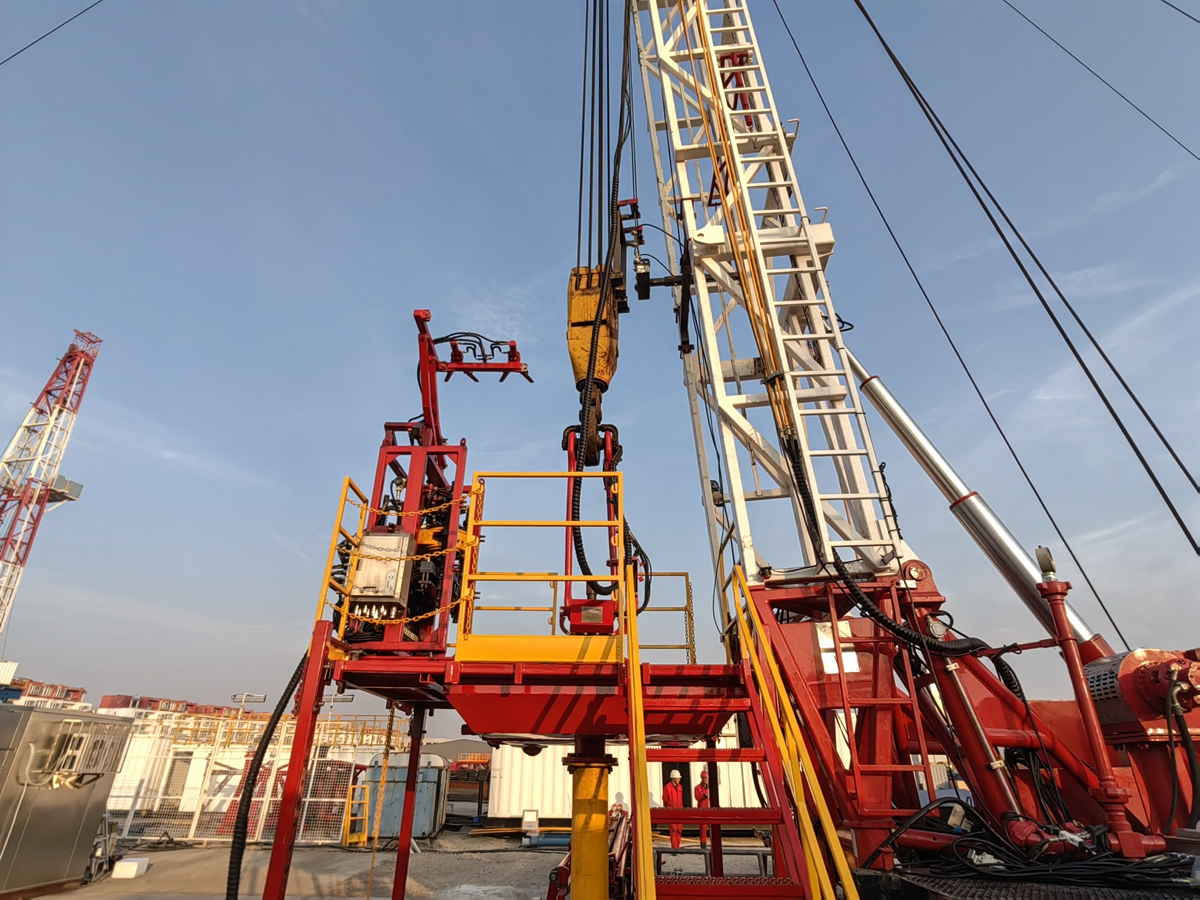

3. 井口平臺與井口裝置集成安裝，重量輕，高度可調節；帶積液功能；可實現自動升降和翻轉，隨車運輸，也可獨立成套安裝；

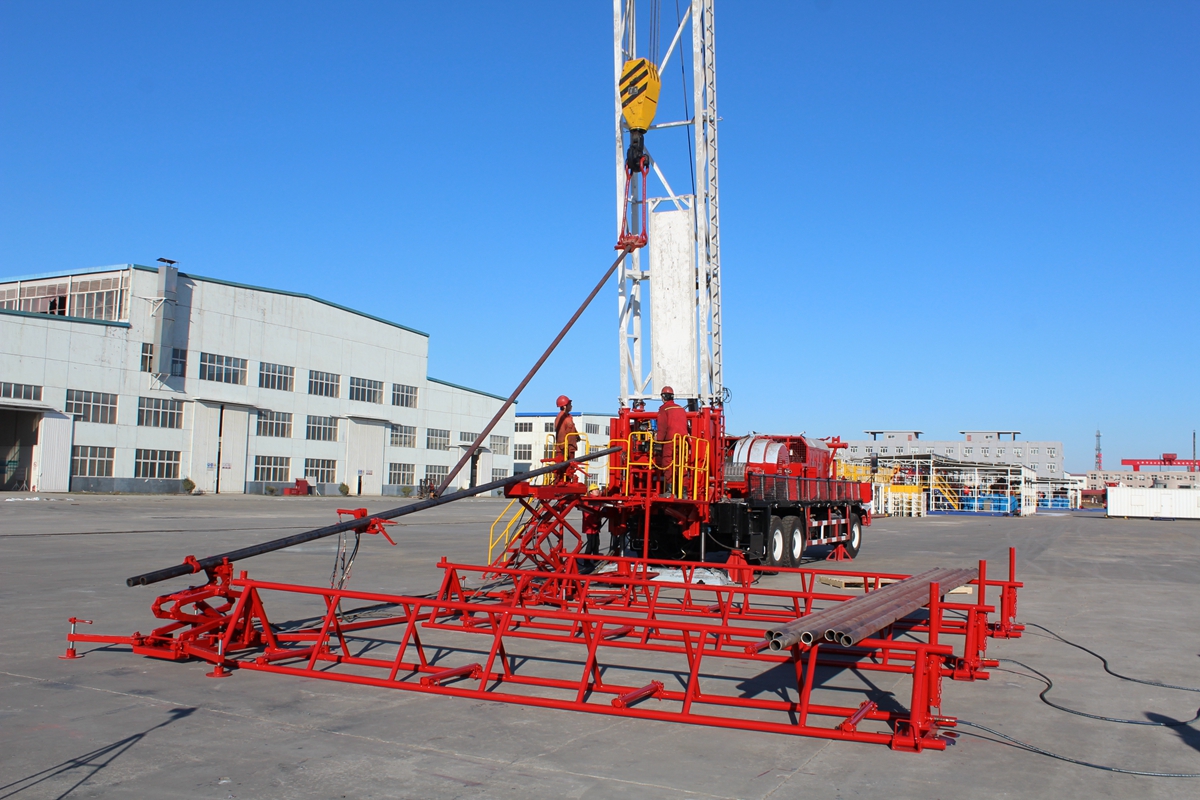

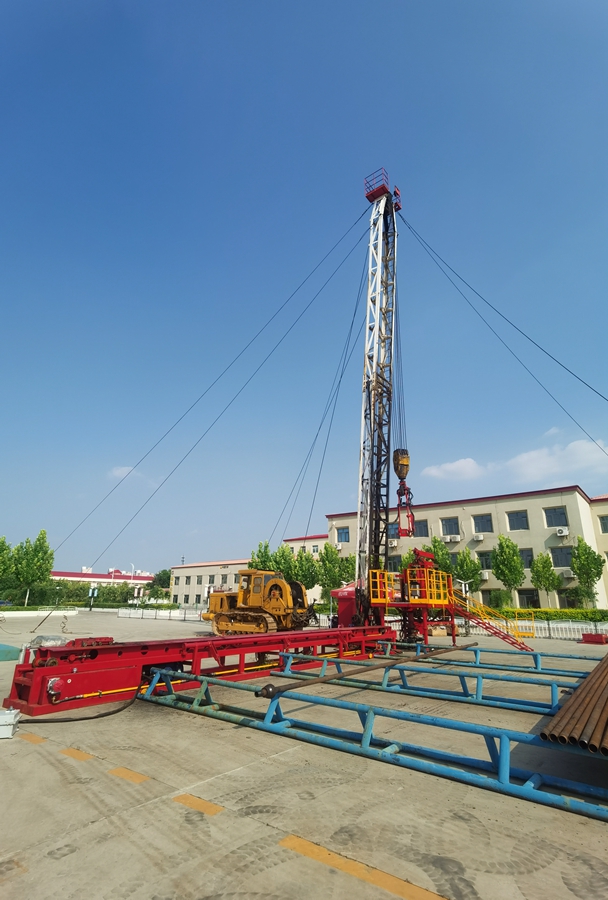

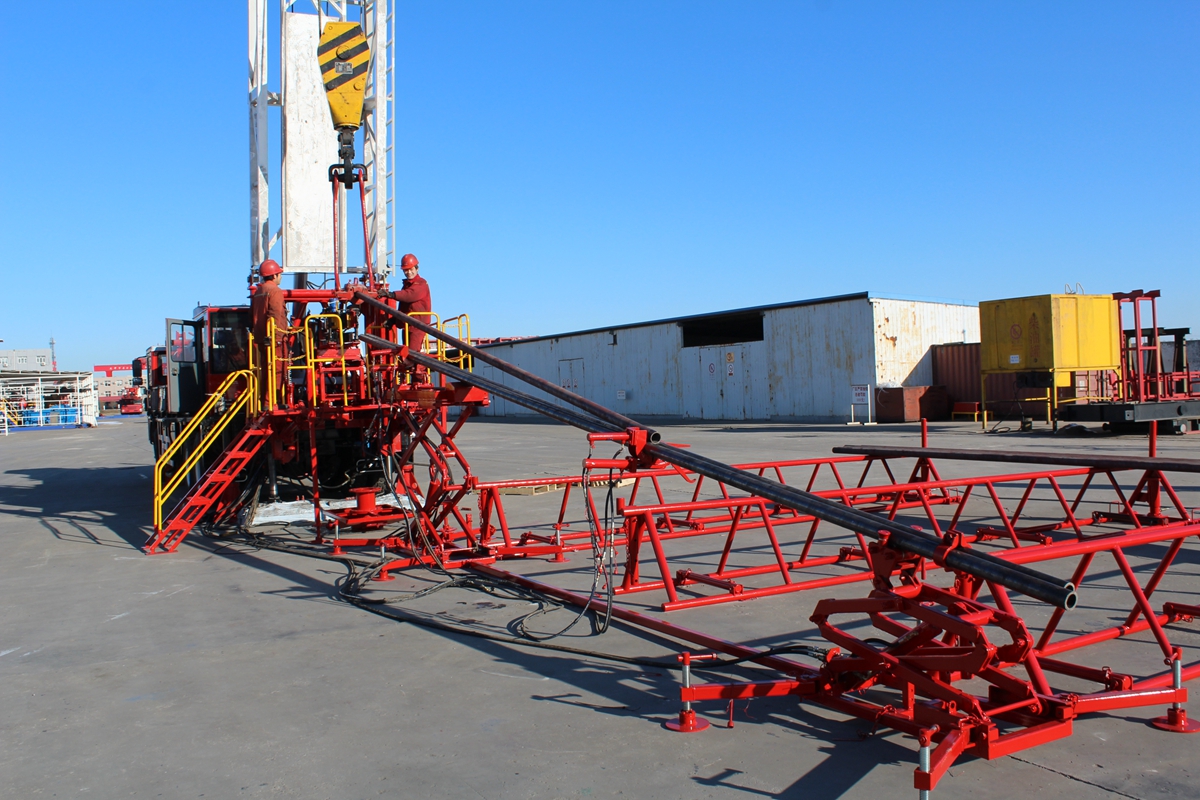

4. 自動貓道可實現自動上卸管具，自動測量管、桿長度；可實現一鍵程序控制，正常起下時無需人工操作；
5. 控制系統采用電液控制，采用防爆電器，滿足井口防爆要求；
6. 自動化設備科應用于修井和通井設備。
| 序號 | 名稱 | 參數 |
|---|---|---|
| 1 | 使用溫度范圍 | -20°C~ +50°C |
| 2 | 使用濕度范圍 | ≤ 95%（環境溫度+20°C） |
| 3 | 工作臺面面積 | 2000 x 3150mm |
| 4 | 工作臺面可調高度范圍 | 1300 ~ 2500mm |
| 5 | 液壓系統額定壓力 | 10MPa |
| 6 | 液壓鉗低檔最大扭矩 | 3900N/m |
| 7 | 液壓鉗高檔最大扭矩 | 1100N/m |
| 8 | 產品結構安全等級 | E2/U2 |
| 9 | 產品性能等級 | PSL 1 |
| 10 | 油管直徑范圍 | Φ73～Φ89 |
| 11 | 控制方式 | PLC控制 |
| 12 | 控制電壓 | 24V |
| 13 | 油管加工節拍 | 40根/h |
1. 液壓鉗自動快速上卸、開關旋塞閥，可實現搶噴功能；
2. 液壓吊卡自動開關，自動翻轉，自動偏擺，可實現多種管柱夾持；
3. 井口平臺與井口裝置集成安裝，重量輕，高度可調節；帶積液功能；可實現自動升降和翻轉，隨車運輸，也可獨立成套安裝；
4. 自動貓道可實現自動上卸管具，自動測量管、桿長度；可實現一鍵程序控制，正常起下時無需人工操作；
5. 控制系統采用電液控制，采用防爆電器，滿足井口防爆要求；
6. 自動化設備科應用于修井和通井設備。
